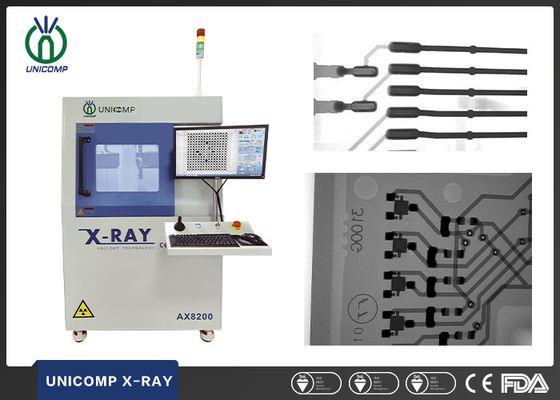

স্বয়ংচালিত ইলেকট্রনিক্স মডিউলগুলির জন্য বন্ধ টিউব এসএমটি এক্স রে সরঞ্জাম AX8200 8W
পণ্যের বিবরণ
বন্ধ টিউব এসএমটি এক্স রে সরঞ্জাম
,AX8200 এসএমটি এক্স রে সরঞ্জাম
,8W X রশ্মি পরিদর্শন সরঞ্জাম
স্বয়ংচালিত ইলেকট্রনিক্স মডিউলের মান ত্রুটি নিয়ন্ত্রণের জন্য 5 মাইক্রো ক্লোজড টিউব AX8200 এক্স-রে প্রয়োগ করা হচ্ছে
অন্যান্য বিশেষ শিল্প.
| আইটেম | সংজ্ঞা | চশমা |
| সিস্টেম প্যারামিটার | আকার | 1080(L)X1180(W)X1730(H)মিমি |
| ওজন | 1150 কেজি | |
| শক্তি | 220AC/50HZ | |
| শক্তি খরচ | 0.8KW | |
| এক্স-রে টিউব | টাইপ | বন্ধ |
| সর্বোচ্চ ভোল্টেজ | 90kv/100kv | |
| সর্বোচ্চ ক্ষমতা | 8W | |
| স্পট সাইজ | 5μm | |
| এক্স-রে সিস্টেম | ইনটেনসিফায়ার | 4"ইমেজ ইনটেনসিফায়ার |
| মনিটর | 22"এলসিডি | |
| সিস্টেম ম্যাগনিফিকেশন | 600X | |
| সনাক্তকরণ অঞ্চল | সর্বোচ্চ লোড হচ্ছে | 510 মিমি x 420 মিমি |
| সর্বোচ্চ পরিদর্শন এলাকা | 435 মিমি x 385 মিমি | |
| এক্স-রে ফুটো | <1μSv/h | |
পরিদর্শন চিত্র:
বৈশিষ্ট্য:
● 100KV 5μm এক্স-রে টিউব, 2 মেগা পিক্সেল সিসিডি ক্যামেরা সহ ইমেজ ইনটেনসিফায়ার।
● মোশন কন্ট্রোলের মধ্যে রয়েছে: ±60° টিল্ট মোশন, X/Y টেবিল মোশন প্লাস Z অক্ষ টিউব এবং ডিটেক্টর মুভমেন্ট।
● মাল্টি-ফাংশন DXI ইমেজ প্রসেসিং সিস্টেম
● একাধিক চিত্র পরিদর্শন রুটিনের জন্য X/Y প্রোগ্রামিং ফাংশন
● সর্বোচ্চ।লোডিং এলাকা 510mm x 420mm, সর্বোচ্চ।~300X সিস্টেম ম্যাগনিফিকেশন সহ সনাক্তকরণ এলাকা 435 x 385 মিমি।
● BGA অকার্যকর/এরিয়া স্বয়ংক্রিয় পরিমাপ প্লাস রিপোর্ট তৈরি।
অ্যাপ্লিকেশন:
বিজিএ, সিএসপি, এলইডি, ফ্লিপ চিপ, সেমিকন্ডাক্টর,
ব্যাটারি শিল্প, ছোট ধাতু ঢালাই,
ইলেকট্রনিক সংযোগকারী মডিউল,
মহাকাশ উপাদান, ফটোভোলটাইক শিল্প,
AX-8200 মেশিনটি প্রাথমিকভাবে ইলেকট্রনিক্স শিল্পের জন্য উচ্চ রেজোলিউশনের এক্স-রে ইমেজিং প্রদানের জন্য ডিজাইন করা হয়েছে।এই বহুমুখী সিস্টেমটি PCB উত্পাদন প্রক্রিয়ার মধ্যে অনেক অ্যাপ্লিকেশনের জন্য কার্যকর।এর মধ্যে রয়েছে BGA, CSP, QFN, Flip Chip, COB এবং SMT উপাদানের বিস্তৃত পরিসর।AX-8200 হল প্রক্রিয়া উন্নয়ন, প্রক্রিয়া পর্যবেক্ষণ এবং পুনর্ব্যবহার অপারেশনের পরিমার্জনের জন্য একটি শক্তিশালী সমর্থন টুল।একটি শক্তিশালী এবং সহজে ব্যবহারযোগ্য সফ্টওয়্যার ইন্টারফেস দ্বারা সমর্থিত, AX-8200 ছোট এবং বড় আয়তনের কারখানার প্রয়োজনীয়তাগুলি সমাধান করতে সক্ষম।(বিস্তারিত জানতে আমাদের সাথে যোগাযোগ করুন)
-
