পণ্যের বিবরণ:
প্রদান:
|
| নাম: | Unicomp এক্স-রে পরিদর্শন মেশিন | আবেদন: | এসএমটি, ইএমএস, বিজিএ, ইলেকট্রনিক্স, সিএসপি, এলইডি, ফ্লিপ চিপ, সেমিকন্ডাক্টর |
|---|---|---|---|
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 0~90kV (নিয়ন্ত্রণযোগ্য) | ডিটেক্টর: | ফ্ল্যাট প্যানেল ডিটেক্টর (FPD) |
| পিক্সেল সাইজ: | 85μm | FeatuFocus স্পট সাইজার্স: | 5μm |
| এক্স-রে নিরাপত্তা: | <1μSv/h (সমস্ত আন্তর্জাতিক মান পূরণ করে) | ||
| লক্ষণীয় করা: | পিসিবি Depaneling মেশিন,পিসিবি Depaneling সরঞ্জাম |
||
বর্ণনা:

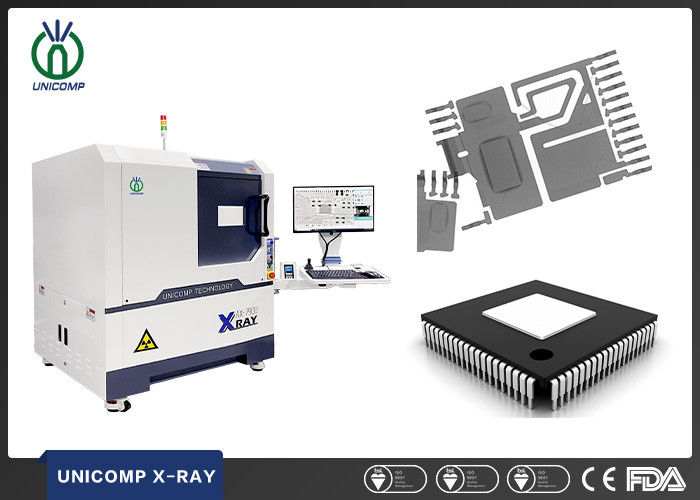

90KV 5μm এক্স-রে টিউব, FPD ডিটেক্টর।মাল্টি-ফাংশন ওয়ার্কস্টেশন, ±60° টিল্ট মোশন সহ XY মাল্টি-অক্ষ আন্দোলনের মান (বিকল্প)।এক্স-রে টিউব এবং FPD-এর জন্য Z অক্ষের গতিবিধি বৃদ্ধি/কমানোর জন্য/এফওভি।সুবিধাজনক টার্গেট পয়েন্ট পজিশনিং সিস্টেম।একাধিক ইমেজ পরিদর্শন রুটিনের জন্য XY প্রোগ্রামিং সহ মাল্টি-ফাংশন DXI ইমেজ প্রসেসিং সিস্টেম।সর্বোচ্চলোডিং এলাকা 420mm x 420mm, সর্বোচ্চ।সনাক্তকরণ এলাকা 380 x 380 মিমি, ~ 300X সিস্টেম ম্যাগনিফিকেশন সহ।
বৈশিষ্ট্য:
90KV 5μm এক্স-রে টিউব, FPD ডিটেক্টর।
মাল্টি-ফাংশন ওয়ার্কস্টেশন, XY মাল্টি-অক্ষ আন্দোলন।±60° "আর্ক" গতি (বিকল্প)।
গতি নিয়ন্ত্রণের মধ্যে রয়েছে: X/Y টেবিল মোশন প্লাস Z অক্ষ টিউব এবং ডিটেক্টর আন্দোলন, ±60° টিল্ট মোশন (বিকল্প)।
মাল্টি-ফাংশন DXI ইমেজ প্রসেসিং সিস্টেম।
একাধিক ইমেজ পরিদর্শন রুটিনের জন্য X/Y প্রোগ্রামিং ফাংশন
সর্বোচ্চলোডিং এলাকা 420mm x 420mm, সর্বোচ্চ।সনাক্তকরণ এলাকা 380 x 380 মিমি, ~ 300X সিস্টেম ম্যাগনিফিকেশন সহ।
BGA অকার্যকর/এরিয়া স্বয়ংক্রিয় পরিমাপ প্লাস রিপোর্ট তৈরি।
আবেদন:
LED, SMT, BGA, CSP, ফ্লিপ চিপ পরিদর্শন।
সেমিকন্ডাক্টর, প্যাকেজিং উপাদান, ব্যাটারি শিল্প।
ইলেকট্রনিক উপাদান, অটো যন্ত্রাংশ, ফটোভোলটাইক শিল্প।
অ্যালুমিনিয়াম ডাই কাস্টিং, মোল্ডিং প্লাস্টিক।
সিরামিক, অন্যান্য বিশেষ শিল্প
| সিস্টেম সারাংশ | |
| পদাঙ্ক | 1200(W)×1200(D)×1500(H)mm |
| মেশিনের ওজন | 1130 কেজি |
| পাওয়ার সাপ্লাই | AC 110/220V, 50/60Hz |
| পাতলা পাতলা কাঠ প্যাকিং আকার | 1350(W)×1350(D)×1800(H)mm |
| প্যাকিং ওজন | 1330 কেজি |
| শক্তি খরচ | 1.3 কিলোওয়াট |
| এক্স-রে টিউব | |
| টিউব প্রকার | বদ্ধ |
| সর্বোচ্চশক্তি | 8W |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 0~90kV (নিয়ন্ত্রণযোগ্য) |
| ফোকাস স্পট আকার | 5μm |
| ইমেজিং সিস্টেম | |
| ডিটেক্টর | ফ্ল্যাট প্যানেল ডিটেক্টর (FPD) |
| পিক্সেল সাইজ | 85μm |
| কার্যকরী সনাক্তকরণ এলাকা | 65*65 মিমি |
| ফ্রেম রেট | 40fps |
| পিক্সেল ম্যাট্রিক্স | 768*768 |
| সিস্টেম ম্যাগনিফিকেশন | 600X |
| সফটওয়্যার | |
| স্বয়ংক্রিয় পরিমাপ | BGA সোল্ডারিং ভয়েড অটো-মেজারিং এবং সাপোর্ট ডেটা/গ্রাফিক আউটপুট |
| একাধিক পরিমাপ সরঞ্জাম | দূরত্ব, কোণ, ব্যাস, বহুভুজ, পিটিএইচ ফিলিং রেট ইত্যাদি পরিমাপ করতে সহায়তা করে। |
| সিএনসি মোড | সিএনসি প্রোগ্রামেবল পরিদর্শন, সহজ অপারেশন এবং ব্যবহারকারী বান্ধব |
| রিয়েল-টাইম ডিসপ্লে | ভোল্টেজ, কারেন্ট, অ্যাঙ্গেল, তারিখ ইত্যাদির কাজের ডেটা রিয়েল-টাইম প্রদর্শন করা |
| নেভিগেশন | সুবিধাজনক টার্গেট পয়েন্ট পজিশনিং সিস্টেম |
| মোশন কন্ট্রোল সিস্টেম | |
| আন্দোলন নিয়ন্ত্রণ | জয়স্টিক, কীপ্যাড এবং মাউস |
| সর্বোচ্চলোডিং এরিয়া/ওজন | 520*420mm/10kg |
| সর্বোচ্চপরিদর্শন এলাকা | 460*400 মিমি |
| কাত কোণ | ±30° |
| ম্যানিপুলেটর | X/Y/Z1/Z2/T সহ 5-অক্ষ |
| শিল্প পিসি | |
| মনিটর | 24'' FHD LCD ডিসপ্লে |
| সিস্টেম ওএস | উইন্ডোজ 10 64 বিট |
| হার্ড ডিস্ক | 1 টিবি |
| র্যাম | 8GB |
| সিপিইউ মডেল | ইন্টেল i7 প্রসেসর |
| অন্যান্য বৈশিষ্ট্য | |
| শক্তি সঞ্চয় | এক্স-রে অটো-অফ যখন এটি 5 মিনিটের বেশি কাজ করে না |
| এক্স-রে নিরাপত্তা | <1μSv/h (সমস্ত আন্তর্জাতিক মান পূরণ করে) |
| কর্তৃপক্ষ ব্যবস্থাপনা | ফিঙ্গারপ্রিন্ট অ্যাক্সেস ম্যাগনেজমেন্ট সিস্টেম, এবং পাসওয়ার্ড অ্যাক্সেসিং সমর্থন করে। |
| নিরাপত্তা অপারেশন | ইলেক্ট্রোম্যাগনেটিক ইন্টারলক, ওয়ার্নিং লাইট এবং রিয়েল-টাইম রেডিওয়েশন লিকেজ মনিটর |
| * নির্দিষ্টকরণ নোটিশ ছাড়াই পরিবর্তন সাপেক্ষে, সমস্ত ট্রেডমার্ক সিস্টেম নির্মাতার সম্পত্তি। | |
